类型

名称

应用范围

应用举例

尺寸范围

适用温度

螺栓强度取决于尺寸

表面处理

备注

TOP-LOCK®标准螺母型张紧器

用于替代标准螺母

在有需要的行业的螺栓连接应用

M16-M160

-50°F to 500°F

450 to 700N/m ㎡ 60 to 100Ksi

可按要求处理

相应配套SB8系列螺栓型张紧器

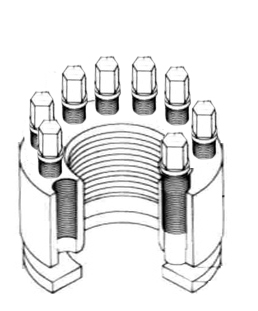

TOP-LOCK®高强螺母型张紧器

高预紧力用于8级螺栓/螺杆上

与MSB使用环境相似，但强度更高

M16-M160

-50°F to 500°F*

500 to 900N/m ㎡ 70 to 130Ksi

可按要求处理

相应配套SB12系列螺栓型张紧器

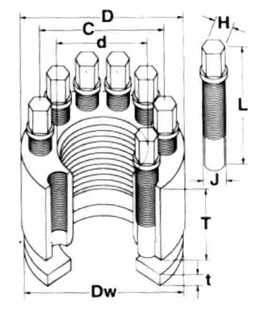

TOP-LOCK®超高强螺母型张紧器

适用于超高强负载

——

M16-M160

-50°F to 500°F

——

可按要求处理

——

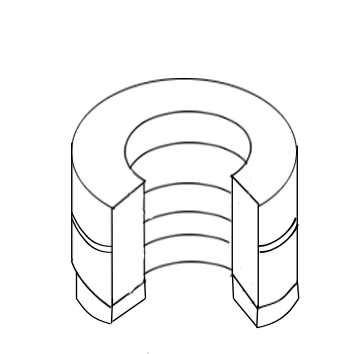

TOP-LOCK®紧凑型螺母型张紧器

适用于高度受限环境

高度受限 a.液压缸 b.轴支架 c.活塞连接 d.底座

M16-M160

-50°F to 500°F

250 to 400N/m ㎡ 35 to 60Ksi

可按要求处理

——

TOP-LOCK®压延电机螺母型张紧器

适用于600或800系列压延电机的联轴器和剎车轮

——

M16-M160

-50°F to 500°F

——

可按要求处理

——

TOP-LOCK®轴承锁紧螺母型张紧器

适用于直接替代AN系列轴承锁紧螺母

——

AN6-AN950
可提供公制尺寸

-50°F to 500°F

——

可按要求处理

——

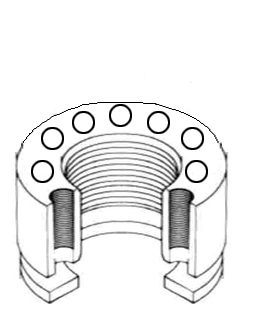

TOP-LOCK®埋头螺母型张紧器

适用于顶推螺栓需要保护环境

——

M16-M160

-50°F to 500°F

——

可按要求处理

——

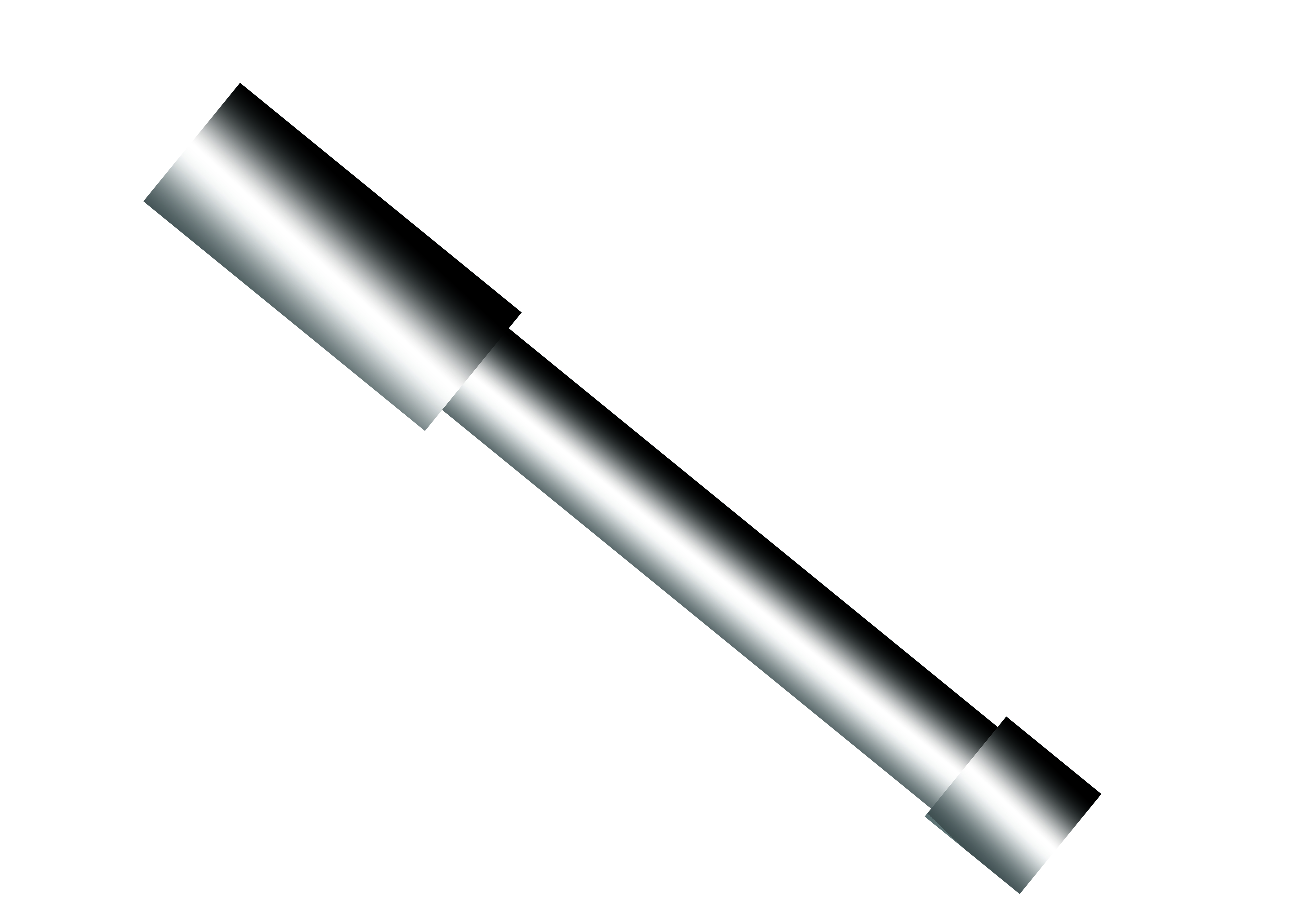

TOP-LOCK®螺杆

可提供各种材料

——

按要求特制

-423°F to 1400F

——

可按要求处理

——

TOP-LOCK®十字头锁紧螺母

往复式压缩机十字头连接

——

按要求特制

-50°F to 500°F

——

可按要求处理

——

TOP-LOCK®活塞锁紧螺母

活塞杆与活塞连接

——

M16-M160

根据材料而定

——

可按要求处理

——

TOP-LOCK®测力器

检测螺栓负载

——

按要求特制

根据材料而定

——

可按要求处理

——

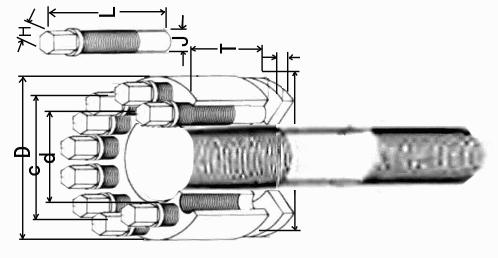

TOP-LOCK®螺栓型张紧器

替代5级和B7级螺栓

苛刻行业的螺栓连接

M16-M160

-50°F to 500°F

400 to 650N/m ㎡ 60 to 95Ksi

可按要求处理

相应配套MSB系列螺母型张紧器

TOP-LOCK®高强度螺栓型张紧器

替代8级高强度螺栓

与SB8相似，但强度更高

M20-M90

-50°F to 500°F

500 to 850N/m ㎡ 70 to 125Ksi

可按要求处理

相应配套MSG系列螺母型张紧器

TOP-LOCK®超强螺栓型张紧器

使用稀有材料制作的目前世界上强度最高的螺栓

——

按要求特制

根据材料而定

——

可按要求处理

——

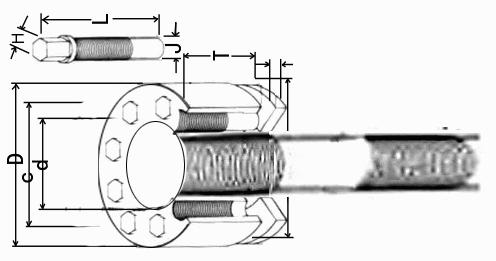

SSJX

TOP-LOCK®埋头螺栓型张紧器

埋头超级螺栓用于沉孔

使用场合：a.齿轮箱 b.高炉 c.矿山机械 d.齿轮机
架/机座 e.密封法兰 f.风洞 g.机床 h.压铁机

M16-M160

-50°F to 500°F

——

可按要求处理

——

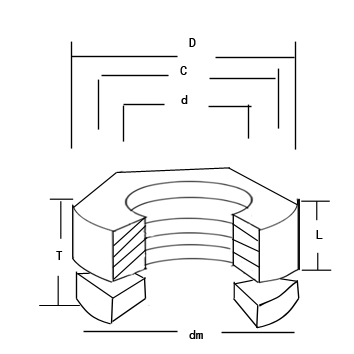

TOP-LOCK®柔性螺母型张紧器

释放应力避免应力集中解决螺母锁死问题

弹性伸缩螺母在通孔的应用。增加了螺栓连接件的弹
性。强烈推广应用在夹紧长度短的工况。

M20-M160

-50°F to 500°F

450 to 700N/m ㎡ 60 to 100Ksi

可按要求处理

与MSB系列螺母型张紧器或SB8
系列螺栓型张紧器配合使用

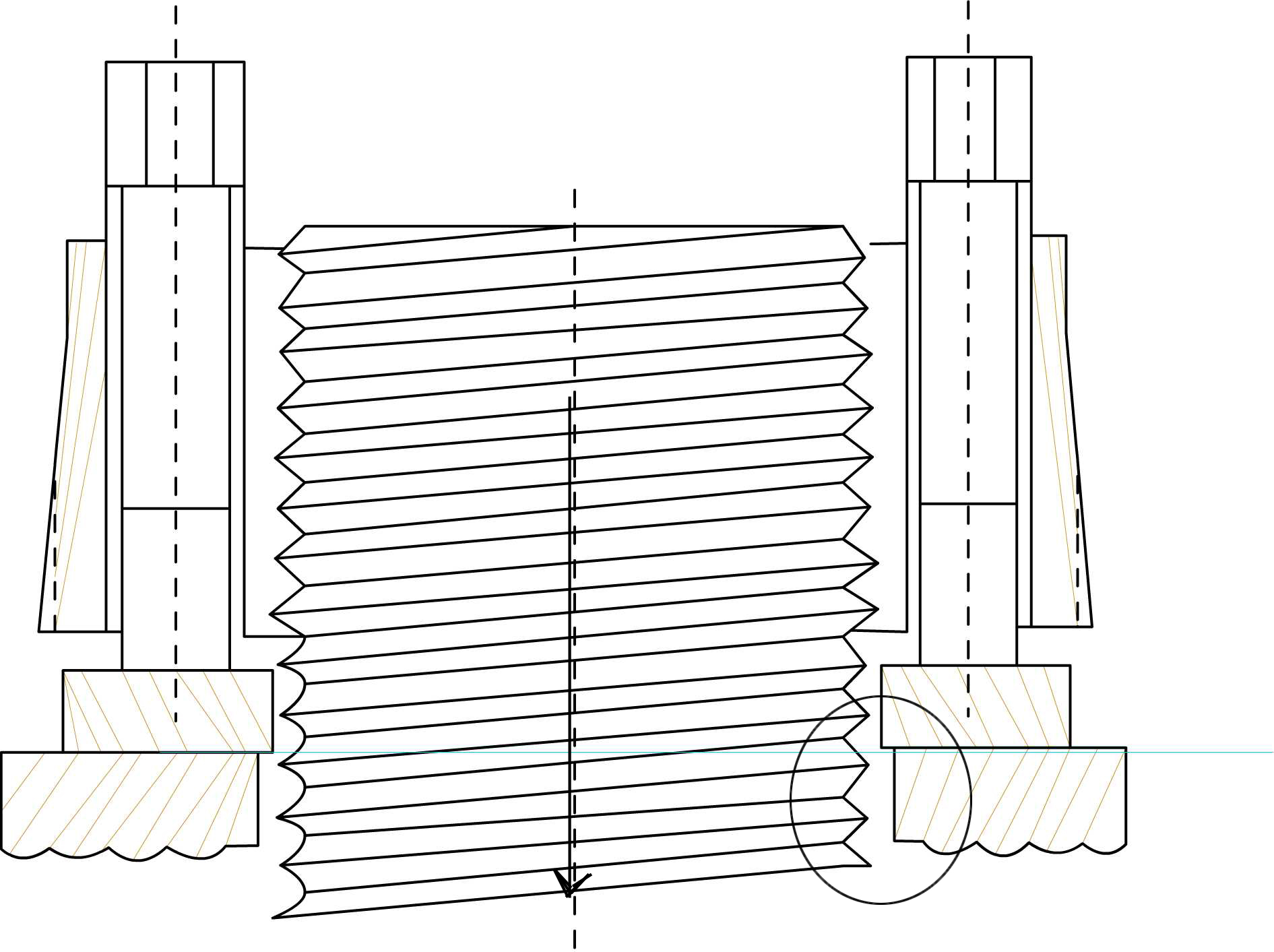

TOP-LOCK®高强度柔性螺母

适用于超高应力水平

与SX8相似，但强度更强。

M20-M160

-150°F to 500°F*

500 to 900N/m ㎡ 70 to 130Ksi

可按要求处理

与MSG系列螺母型张紧器或SB12系列螺栓型张紧器配合使用

TOP-LOCK®中温螺母型张紧器

可直接替代B7级螺栓或螺母

大螺柱：例如a.锅炉给水泵 b.锅炉循环泵
c.反应器 d.热交换器

M20-M125

-50°F to 650°F

310N/m ㎡ 45kis基于压墻面及AS

可按要求处理

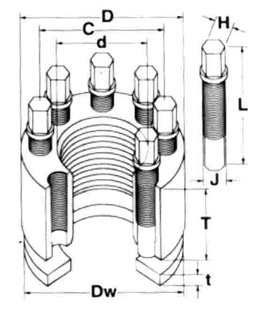

TOP-LOCK®中温螺母型张紧器

中温超级螺母，特点：顶推螺钉数量少

M24-M160

-50°F to 650°F

可按要求处理

TOP-LOCK®中温螺母型张紧器

瘦高型中温超级螺母适合安装空间受限位置

a.分形势 b.汽轮机 c.发动机 d.泵 e.压缩机

M24-M100

-50°F to 650°F

310N/m ㎡ 45kis基于压墻面及AS

可按要求处理

应用于直径有限空间的应用

TOP-LOCK®高温防腐型

适用于空间受限位置

——

M16-M160

-423°F to 1200F*

——

可按要求处理

——

TOP-LOCK®高温防腐型

适用于高温环境使用

——

M24-M160

-423°F to 1200F*

——

可按要求处理

——

TOP-LOCK®不锈钢防腐型

适用于高温、防腐、防磁环境使用

——

M16-M160

-423°F to 1200F*

——

可按要求处理

——

高温螺栓系统

TOP-LOCK®电厂专用

适用于阀门、蒸汽法兰、汽轮机连接

——

按要求特制

to1.200°F

——

可按要求处理

——

核电系列

TOP-LOCK®核电专用

阀门、泵、加热器、法兰等连接

——

按要求特制

to650°F

——

可按要求处理

——

镍铜合金

TOP-LOCK®海军专用

适用于军舰及海水使用环境

——

按要求特制

——

可按要求处理

——

防腐型

TOP-LOCK®特殊材料

适用于潮湿及化工腐蚀环境

——

按要求特制

适合材料

——

可按要求处理

——

EB型

TOP-LOCK®膨胀螺栓

直接替代联轴器紧配螺栓

——

按要求特制

适合材料

——

可按要求处理

——

工具

TOP-LOCK®专用工具

专用扭矩扳手及套筒

——

按要求特制

N/A

——

可按要求处理

——

润滑剂

TOP-LOCK®专用润滑剂

JL-G和JL-M润滑剂

——

N/A

1200°F,650°F

——

可按要求处理

——

端帽

TOP-LOCK®端帽

塑料端冒

——

按要求特制

——

可按要求处理

——

备注：以上是常规型号。此外，TOP-LOCK®提供更加广泛地设计和防松解决方案，包括其他特殊材质和设计，可应用于条件更加
苛刻的特殊工况环境，如有需要请咨询我们TOP-LOCK®中国区技术服务部。TOP-LOCK®中国区技术支持：0411-86800996.
